AIRLEX® LITHIUM-ION POWER SYSTEM™
DC18RC MINI

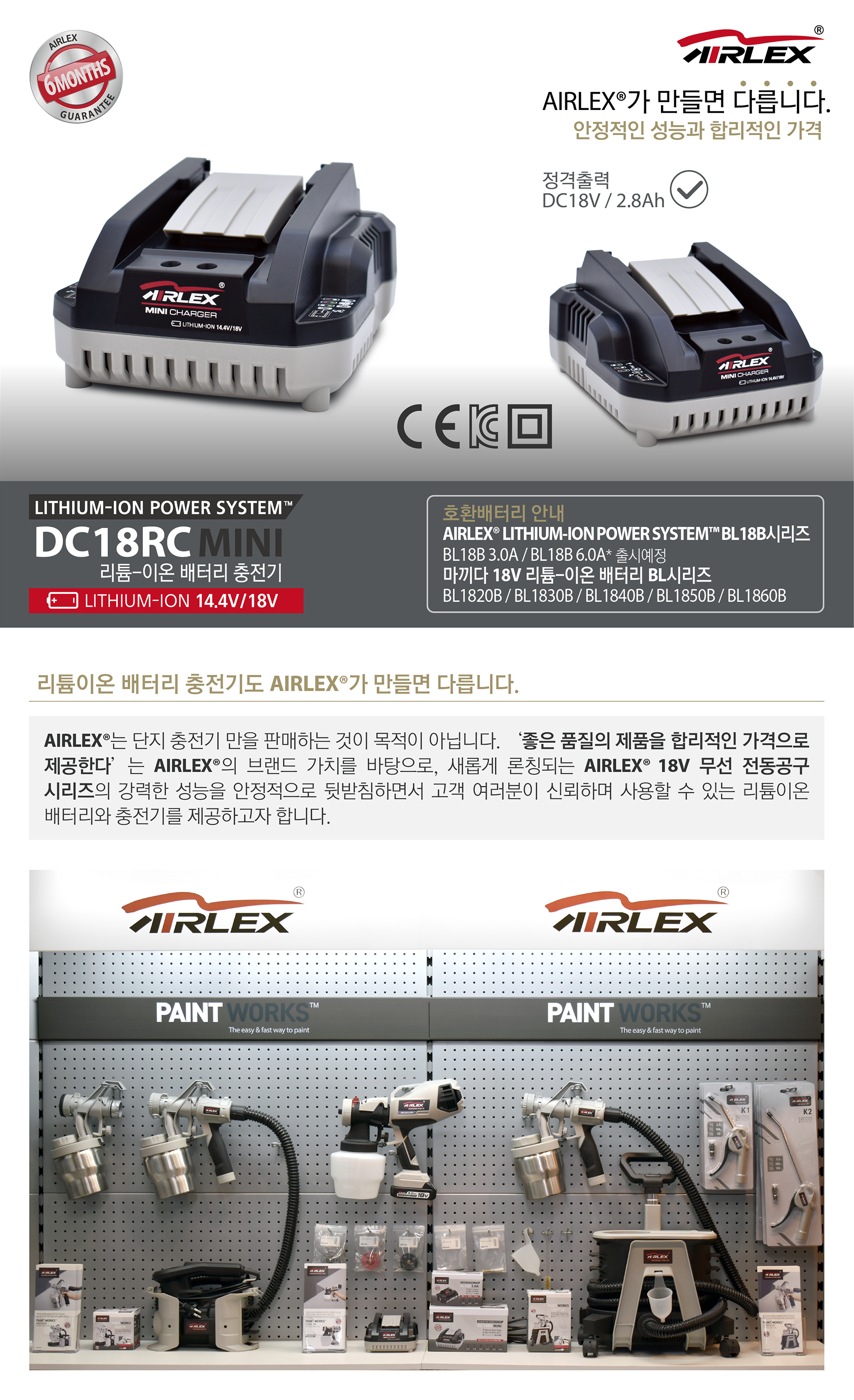

리튬이온 배터리 충전기도 AIRLEX®가 만들면 다릅니다.
AIRLEX®는 단지 충전기를 판매하는 것이 목적이 아닙니다. '좋은 품질의 제품을 합리적인 가격으로 제공한다'는 AIRLEX®의 브랜드 가치를 바탕으로, 새롭게 론칭되는 AIRLEX® 18V 무선 전동공구 시리즈의 강력한 성능을 안정적으로 뒷받침하면서 고객 여러분이 신뢰하며 사용할 수 있는 리튬이온 배터리와 충전기를 제공하고자 합니다.

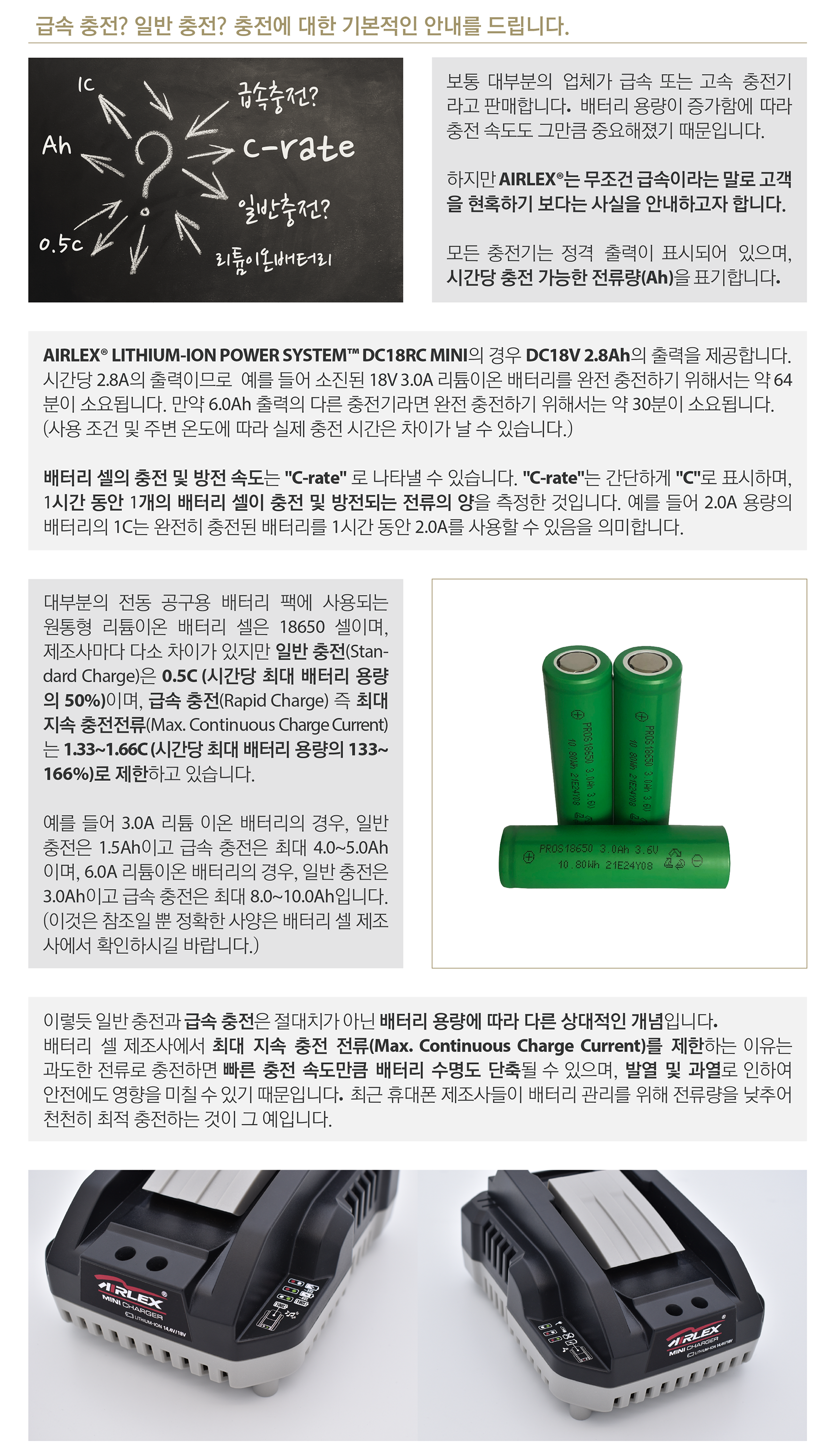

보통 대부분의 업체가 급속 또는 고속충전기라고 판매합니다. 배터리 용량이 비약적으로 늘어남에 따라 충전 속도도 중요해졌기 때문일 것입니다.
하지만 AIRLEX®는 급속이라는 말로 고객을 현혹시키기보다는 사실을 전해 드리고자 합니다. 모든 충전기는 정격출력이 표시되며, 시간당 충전가능한 전류량(Ah)을 표기합니다.
AIRLEX® LITHIUM-ION POWER SYSTEM™ DC18RC MINI의 경우 DC18V 2.8Ah의 출력을 제공합니다. 시간당 2.8A의 출력이므로 예를 들어 소진된 18V 3.0A 리튬이온 배터리를 완전 충전하기 위해서는 약 64분이 소요됩니다. 만약 6.0Ah 출력의 다른 충전기라면 완전 충전하기 위해서는 약 30분이 소요됩니다.
(사용조건 및 주변온도에 따라 실제 충전 시간은 차이가 날 수 있습니다.)
배터리 셀의 충전 및 방전 속도는 "C -rate" 로 나타낼 수 있습니다. "C-rate"는 간단하게 "C"로 표시하며, 한시간동안 한개의 배터리 셀이 충전 및 방전되는 전류의 양을 측정한 것입니다. 예를 들어 2.0A 용량의 배터리의 1C는 완전히 충전된 배터리를 1시간 동안 2.0A를 사용할 수 있음을 의미합니다.
대부분의 전동공구용 배터리팩 사용되는 원통형 리튬이온 배터리 셀은 18650셀이며, 제조사마다 다소 차이가 있지만 일반 충전(Standard Charge)은 0.5C(시간당 최대 배터리 용량의 50%)이며 급속 충전(Rapid Charge) 즉 최대 지속 충전 전류(Max. Continu ous Charge Current)는 1.33~1.66C(시간당 최대 배터리 용량의 133~166%)로 제한하고 있습니다.
예를 들어 3.0A 리튬이온 배터리의 경우, 일반 충전은 1.5Ah이고 급속 충전은 최대 4.0~5.0Ah이며, 6.0A 리튬이온 배터리의 경우, 일반 충전은 3.0Ah이고 급속 충전은 최대 8.0~10.0Ah입니다. 이것은 참조일 뿐 정확한 사양은 배터리 셀 제조사에서 확인하시길 바랍니다.
이렇듯 일반 충전과 급속 충전은 절대치가 아닌 배터리 용량에 따라 다른 상대적인 개념입니다.
배터리 셀 제조사에서 최대 지속 충전 전류(Max.Continuous Charge Current)를 제한하는 이유는
과도한 전류로 충전하면 빠른 충전 속도만큼 배터리 수명도 단축될 수 있으며, 발열 및 과열로 인하여 안전에도 영향을 미칠 수 있기 때문입니다.
최근 휴대폰 제조사들이 배터리 관리를 위해 전류량을 낮추어 천천히 최적 충전하는 것이 그 예입니다.

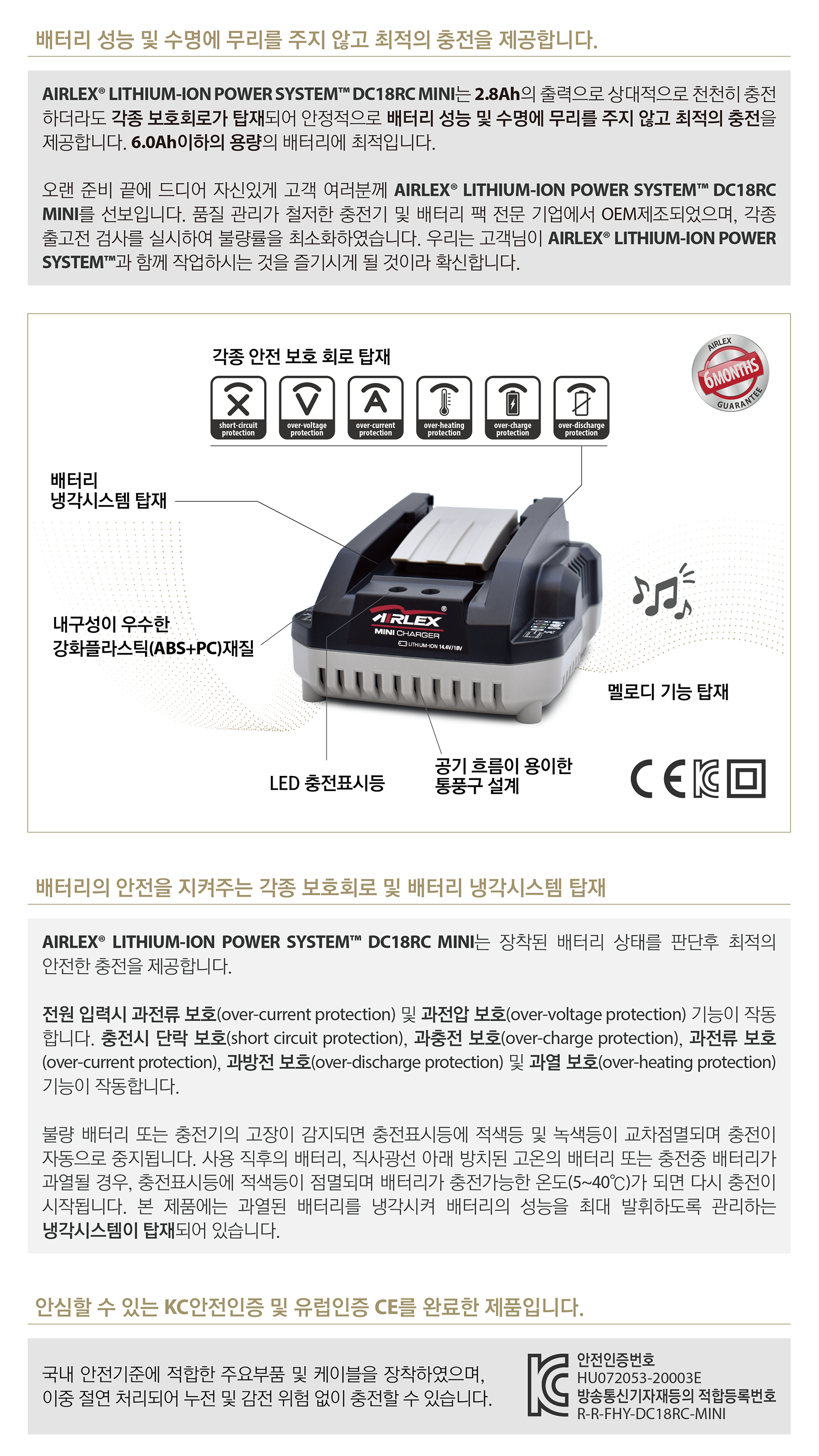

AIRLEX® LITHIUM-ION POWER SYSTEM™ DC18RC MINI는 2.8Ah의 출력으로 상대적으로 천천히 충전하더라도 각종 보호회로가 탑재되어 안정적으로 배터리 성능 및 수명에 무리를 주지 않고 최적의 충전을 제공합니다. 6.0Ah이하의 용량의 배터리에 최적입니다.
오랜 준비 끝에 드디어 자신있게 고객 여러분께 AIRLEX® LITHIUM-ION POWER SYSTEM™ DC18RC MINI를 선보입니다. 품질관리가 철저한 충전기 및 배터리 팩 전문 기업에서 OEM제조되었으며, 각종 출고전 검사를 실시하여 불량률을 최소화하였습니다. 우리는 고객님이 AIRLEX® LITHIUM-ION POWER SYSTEM™과 함께 작업하시는 것을 즐기시게 될 것이라 확신합니다.

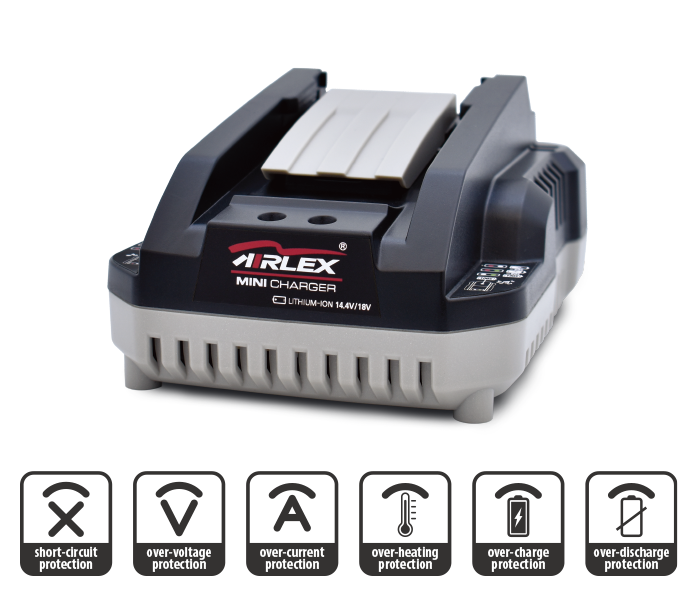

배터리의 안전을 지켜주는 각종 보호 회로 및 배터리 냉각시스템 탑재
AIRLEX® LITHIUM-ION POWER SYSTEM™ DC18RC MINI는 장착된 배터리 상태를 판단후 최적의 안전한 충전을 제공합니다.
전원 입력시 과전류 보호(Over-current Protection) 및 과전압 보호(Over-voltage Protection) 기능이 작동합니다.
충전시 단락보호(Short Circuit Protection),과충전보호(Over-charge Protection)
과전류 보호(Over-current Protection), 과방전 보호(Over-discharge Protection)
및 과열 보호(Over-heating Protection) 기능이 작동합니다.
불량 배터리 또는 충전기의 고장이 감지되면 충전표시등에 적색등 및 녹색등이 교차점멸되며 충전이 자동으로 중지됩니다. 사용 직후의 배터리, 직사광선 아래 방치된 고온의 배터리 또는 충전중 배터리가 과열된 경우, 충전표시등에 적색등이 점멸되며 배터리가 충전가능한 온도(5~40℃)가 되면 다시 충전이 시작됩니다. 본 제품에는 과열된 배터리를 냉각시켜 배터리의 성능을 최대 발휘하도록 관리하는 냉각시스템이 탑재되어 있습니다.

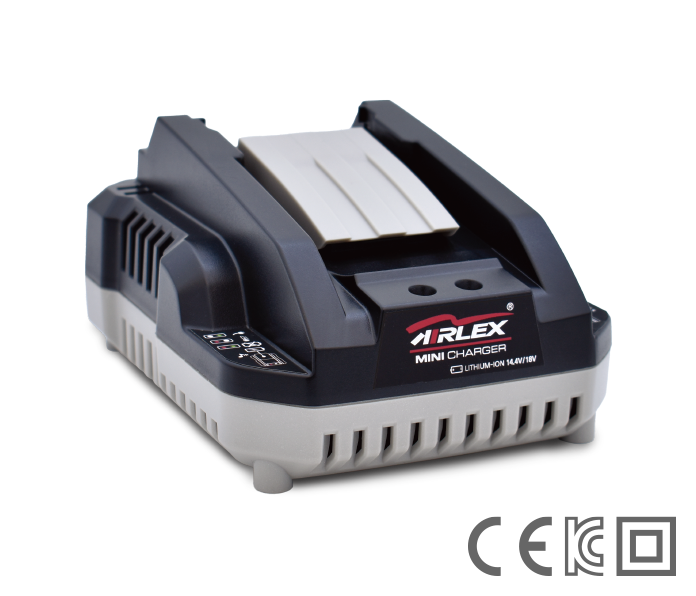

안심할 수 있는 KC안전인증 및 유럽인증 CE를 완료한 제품입니다.
국내 안전기준에 적합한 주요 부품 및 케이블을 장착하였으며, 이중 절연 처리되어 누전 및 감전 위험 없이 충전할 수 있습니다.
안전인증번호 : HU072053-20003E / 한국기계전기전자시험연구원
방송통신기자재등의 적합등록번호 : R-R-FHY-DC18RC-MINI / 국립전파연구원

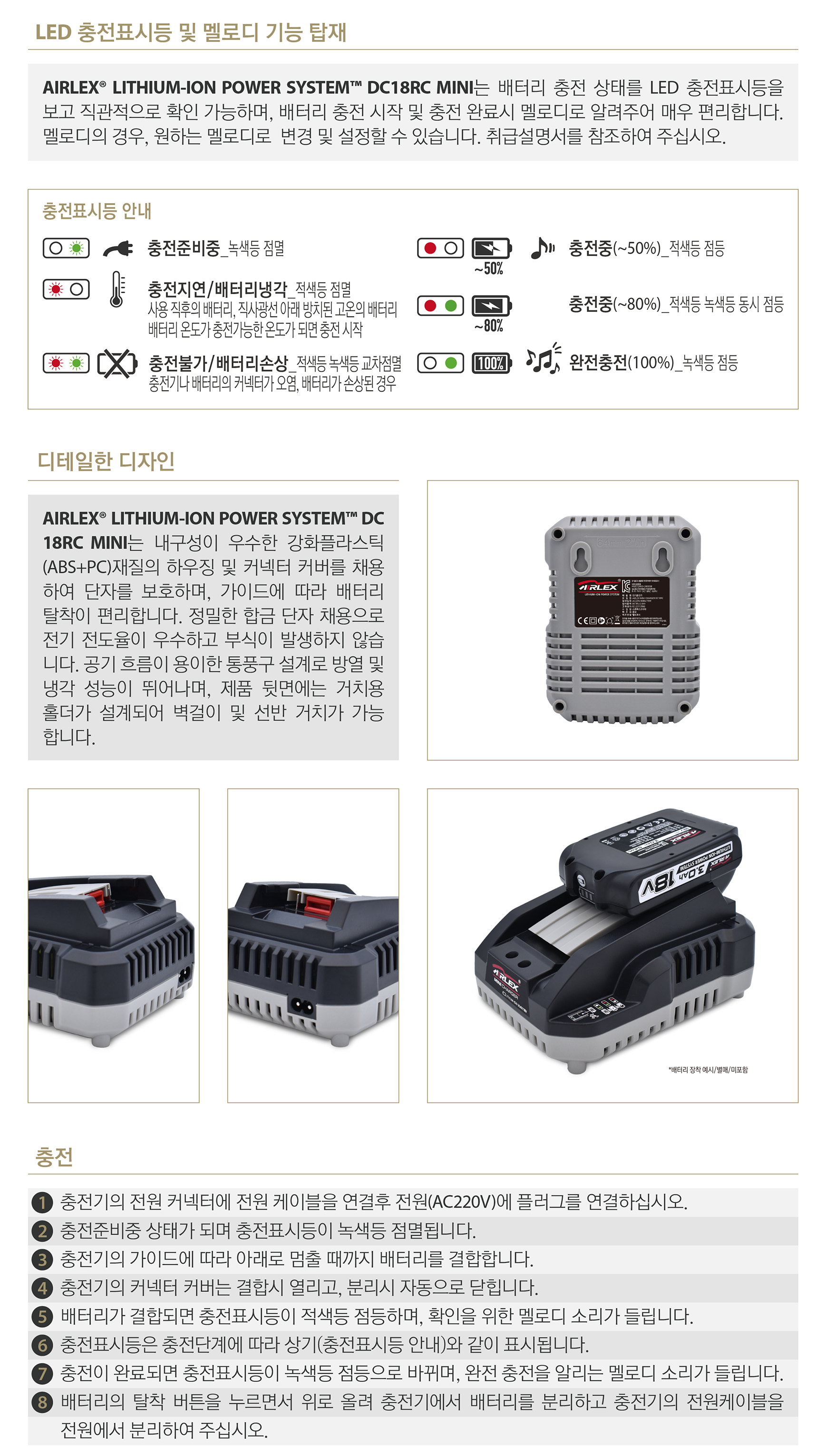

LED충전표시등 및 멜로디 기능 탑재
AIRLEX® LITHIUM-ION POWER SYSTEM™ DC18RC MINI는 배터리 충전 상태를 LED 충전표시등을 보고 직관적으로 확인이 가능하며, 배터리 충전 시작 및 충전 완료시 멜로디로 알려주어 매우 편리합니다. 멜로디의 경우, 원하는 멜로디로 변경 및 설정할 수 있습니다. 취급설명서를 참조하여 주십시오.
디테일한 디자인

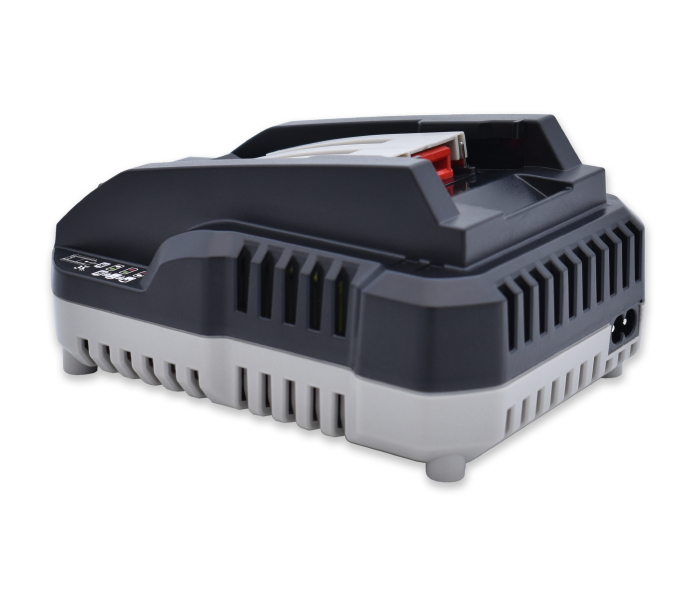

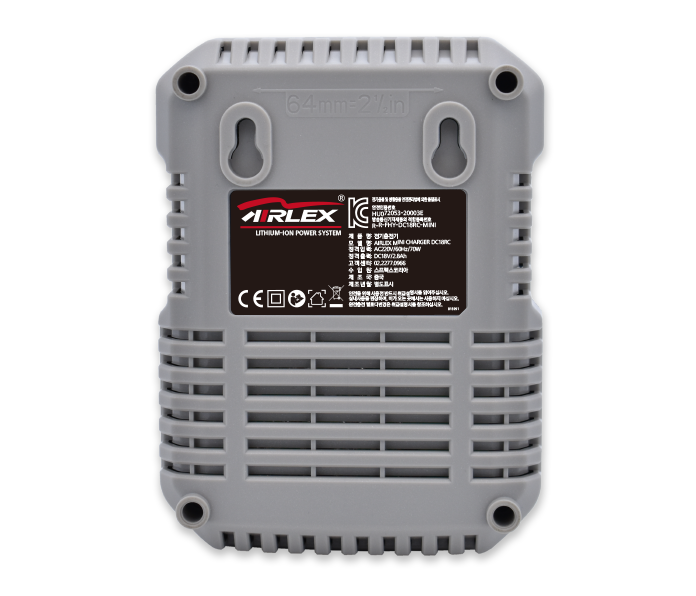

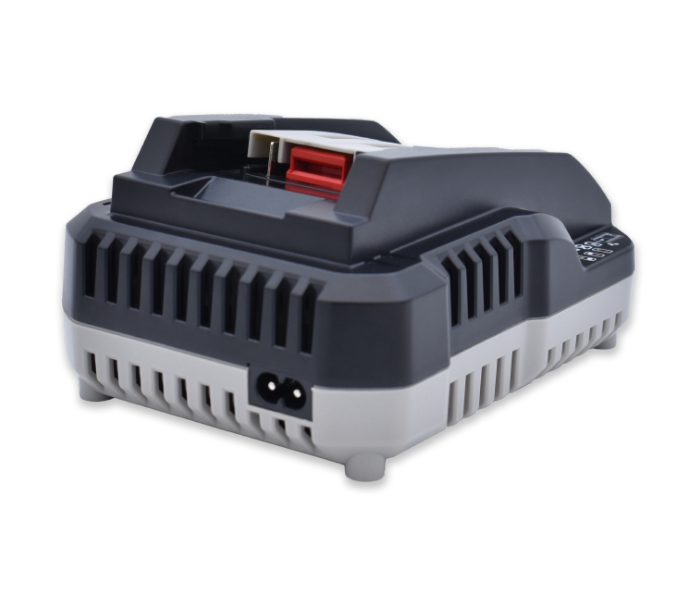

AIRLEX® LITHIUM-ION POWER SYSTEM™ DC18RC MINI는 내구성이 우수한 강화플라스틱(ABS+PC) 재질의 하우징 및 커넥터 커버를 채용하여 단자를 보호하며, 가이드에 따라 배터리 탈착이 편리합니다. 정밀한 합금 단자 채용으로 전기 전도율이 우수하고 부식이 발생하지 않습니다. 공기흐름이 용이한 통풍구 설계로 방열 및 냉각 성능이 뛰어나며, 제품 뒷면에는 거치용 홀더가 설계되어 벽걸이 및 선반 거치가 가능합니다.
충전
• 충전기의 전원 커넥터에 전원 케이블을 연결후 전원(AC220V)에 플러그를
연결하십시오.
• 충전준비중 상태가 되며 충전표시등이 녹색등 점멸됩니다.

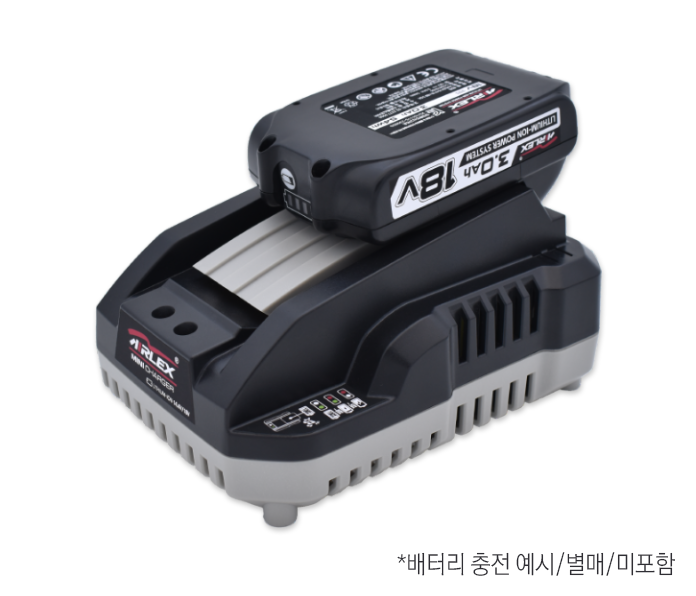

• 충전기의 가이드에 따라 아래로 멈출 때까지 배터리를 결합합니다.
충전기의 커넥터 커버는 결합시 열리고, 분리시 자동으로 닫힙니다.
• 배터리가 결합되면 충전표시등이 적색등 점등하며, 확인을 위한 멜로디
소리가 들립니다.

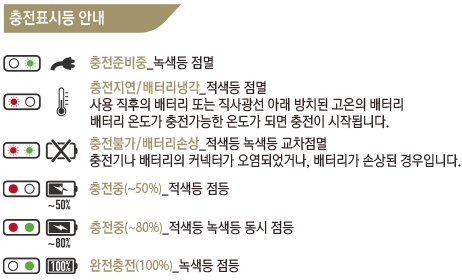

• 충전표시등은 충전단계에 따라 상기(충전표시등 안내)와 같이 표시됩니다.
• 충전이 완료되면 충전표시등이 녹색등 점등으로 바뀌며, 완전 충전을 알리는
멜로디 소리가 들립니다.
• 배터리의 탈착 버튼을 누르면서 위로 올려 충전기에서 배터리를 분리하고
충전기의 전원케이블을 전원에서 분리하여 주십시오.

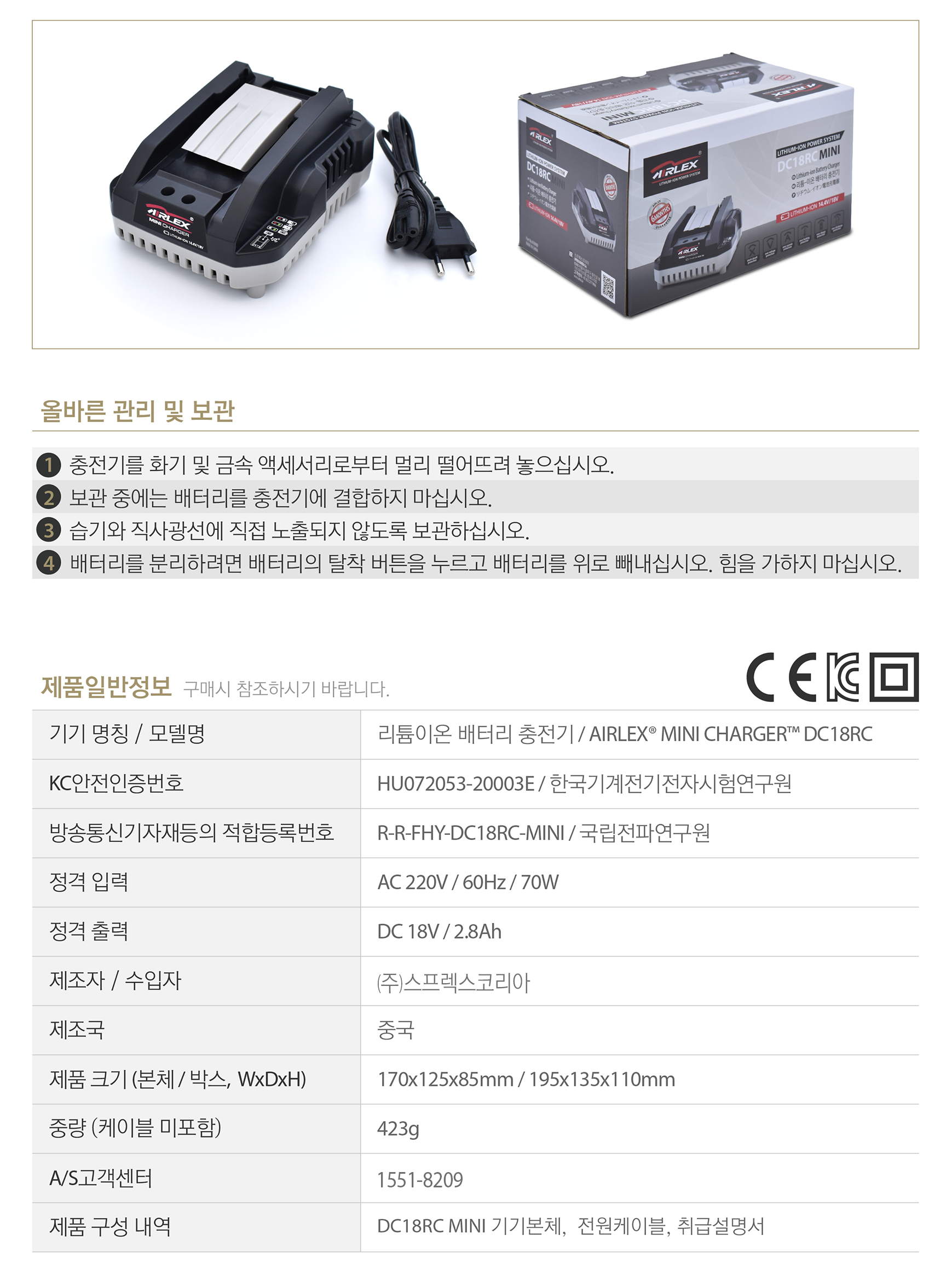

올바른 관리 및 보관
• 충전기를 화기 및 금속 액세서리로부터 멀리 떨어뜨려 놓으십시오.
• 보관 중에는 배터리를 충전기에 결합하지 마십시오.
• 습기와 직사광선에 직접 노출되지 않도록 보관하십시오.
• 배터리를 분리하려면 배터리의 탈착 버튼을 누르고 배터리를 위로
빼내십시오. 힘을 가하지 마십시오.

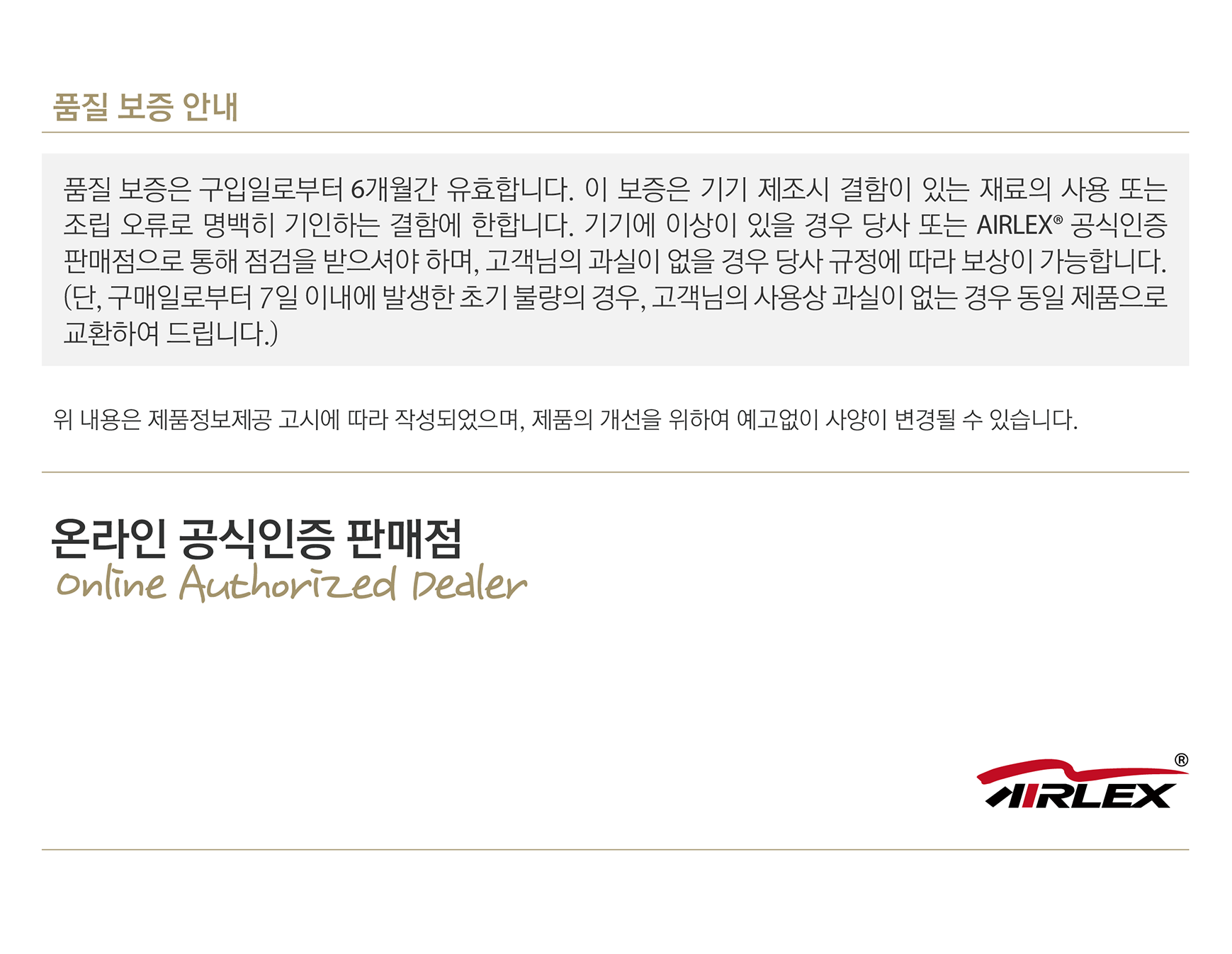

품질 보증 안내

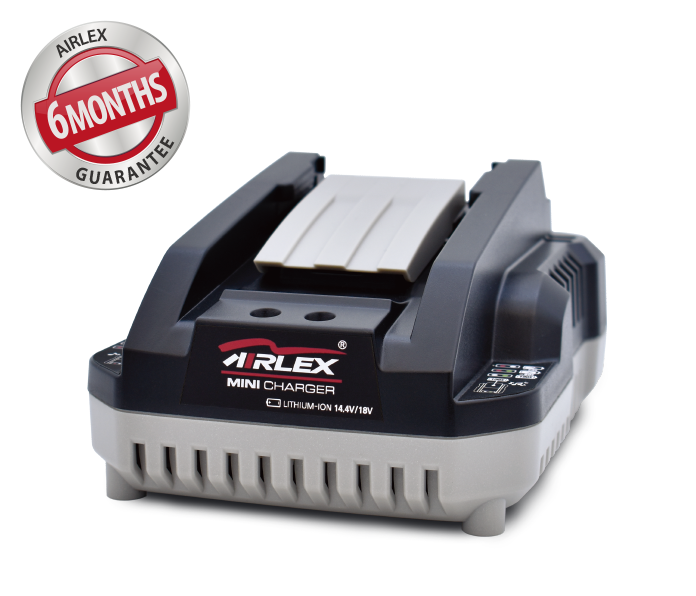

품질 보증은 구입일로부터 6개월간 유효합니다. 이 보증은 기기 제조시 결함이 있는 재료의 사용 또는 조립 오류로 명백히 기인하는 결함에 한합니다. 기기에 이상이 있을 경우 당사 또는 AIRLEX® 공식인증판매점으로 통해 점검을 받으셔야하며, 고객님의 사용상 과실이 없을 경우 당사 규정에 따라 보상이 가능합니다. (단, 구매일로부터 7일 이내에 발생한 초기 불량의 경우, 고객님의 사용상 과실이 없는 경우 동일 제품으로 교환하여 드립니다.)
| • 위험을 줄이기 위해 충전기와 배터리 및 배터리를 사용하는 제품에 대한 취급설명서와 모든 지침을 읽고 이해하십시오. |
| 각 기기의 적절한 사용 및 조작 방법을 숙지하십시오. |
| • 표시된 전압 범위내에서 AIRLEX® 정품 배터리 또는 지정된 호환배터리*로 충전하여 주십시오. |
| 호환되지 않는 배터리를 사용할 경우, 화재 및 부상의 위험이 발생할 수 있습니다. |
| • 비와 눈, 습기로부터 충전기를 보호하여주십시오. 충전기에 물이 침투하면 감전 위험이 높아집니다. |
| • 충전기를 청결하게 유지하여 주십시오. 오염되거나 손상된 충전기 및 케이블, 플러그는 감전 위험을 증가시킬 수 있습니다. |
| • 결함이 감지된 경우 충전기를 사용하지 마십시오. 충전기를 절대 임의로 열지 마십시오. |
| 반드시 스프렉스코리아 또는 AIRLEX 공식인증 판매점을 통하여 점검되어야 합니다. |
| • 감전 위험을 줄이기 위하여 유지 보수 또는 세척을 하기 전에 충전기를 전원에서 분리하여 주십시오. |
| • 쉽게 화재가 발생할 수 있는 가연성 표면(예:종이, 직물 등) 또는 휘발성 액체나 가스가 있는 장소에서는 충전기를 작동하지 마십시오. |
| 충전중 충전기가 발열로 인해 화재가 발생할 수 있습니다. |
| • 사용하지 않을 때는 전원에서 충전기를 분리하여 주십시오. |
| • 충전기의 충전 커넥터 또는 절연되지 않은 배터리 커넥터를 만지지 마십시오. |
| • 8세 이상의 모든 어린이 및 신체적, 지각적, 지적 장애를 가지고 있거나 경험과 지식이 부족한 사람들은 적절한 감독을 받거나, |
| 안전 지침에 의해 안내받거나 잠재적인 위험을 알고 있다면 안전하게 충전기와 배터리를 사용할 수 있습니다. |
| 다만 어린이는 배터리와 충전기를 가지고 놀아서는 안되며, 감독자 없이 사용해서는 안됩니다. |
| • 절대로 승압용 변압기, 엔진발전기 또는 직류 전원을 사용하지 마십시오. |
| • 충전기의 통풍구가 덮히지 않도록 하여 주십시오. |
| • 배터리는 5℃~40℃사이의 온도에서 충전해야 합니다. 반드시 화기 및 직사광선을 피하여 실내의 통풍이 잘되는 곳에서 충전하여 |
| 주십시오. 배터리가 과열되지 않도록 주의하십시오. 화재 및 폭발의 위험이 있습니다. |
